產品名稱:
|
擺板視鏡
|
產品型號:
|
SG
|
|
驅動方式:
|
自動
|
連接形式:
|
法蘭,螺紋
|
|
結構形式:
|
直通式
|
密封結構:
|
PTFE/NBR
|
|
壓力范圍:
|
0.6MPa-1.0MPa
|
公稱通徑:
|
DN10-150
|
|
常用材質:
|
碳鋼,304,316,316L
|
銘牌:
|
金口品牌
|
|
產品說明
|
|
相關產品
|
|
|
|

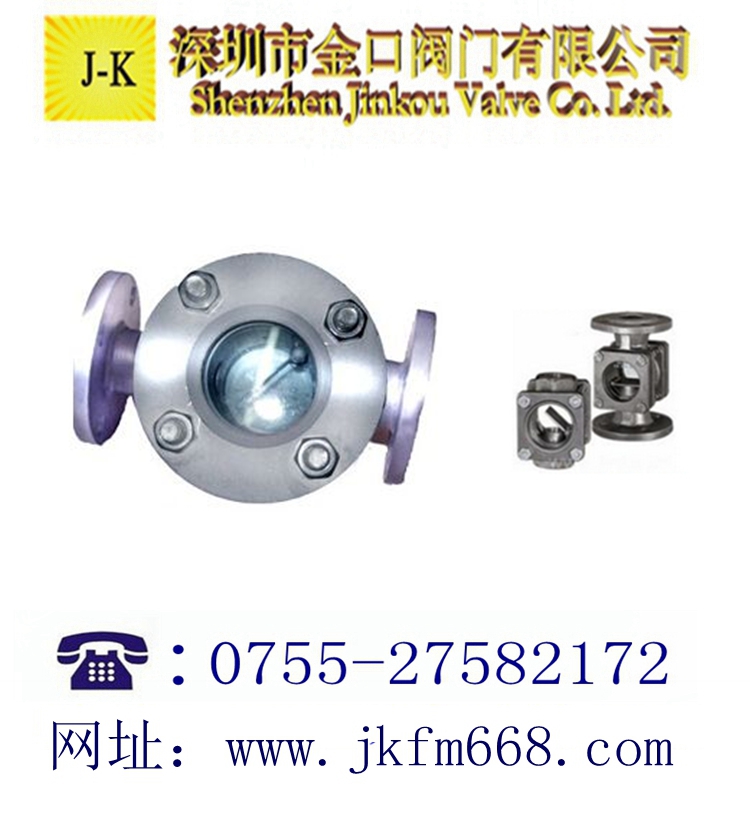

擺板視鏡,擺板水流指示器由玻璃視鏡、觀察進出水管道,觀察管道分別與進水管道和出水管道連通,在觀察管道中有一塊能隨著介質自由擺動的擺板,擺板與管道垂直自然下垂.在管道中沒有介質流動的情況下,舌片處于關閉狀態,當管道中有介質流動后,舌片就會隨著介質流動的強度,相應的移動一定的角度,觀察舌片的位置就可以比較直觀的看到管道內的情況
需要注意的是,擺板水流指示器的必需水平安裝,讓擺板向下垂直于管道.擺板水流指示器的結構近似于止回閥,所以在安裝的時候還要注意介質的流動方向.如果裝反了,擺板水流指示器就成為一個止回閥,阻斷管道的流通了.
【法蘭標準】一般采用JB/T81-94,如需其它法蘭標準請用戶注明:如HG、ANSI、ASME、HGJ、DIN、JIS等。
擺板視鏡,擺板水流指示器技術參數:
體材質:碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。
法蘭標準:GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
視窗材質:鋼化玻璃、高硼硅玻璃、石英玻璃。
密封材質:NBR、PTFE。
工作壓力0.6MPa-1.0MPa
框式視鏡,方形視鏡工作溫度:
鈉鈣玻璃的最高允許溫度為150℃,溫度的急劇變化范圍為120℃至20℃
硼硅玻璃的最高允許溫度為280℃,溫度的急劇變化范圍為230℃至20℃
石英玻璃的最高允許溫度為800℃,溫度的急劇變化范圍為550℃至20℃
視鏡觀察液體流動,安裝尺寸小,而且驅動力矩小,操作簡便、迅速,并且還同時具有良好的流量調節功能和關閉密封特性,視鏡在大中口徑、中低壓力的使用領域,它是主導的視鏡形式。
用途:本視鏡可用于溫度高,腐蝕性強、危險性較大,易結晶的化工塔器中,以保證其安全生產。
結構:該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
尿素生產過程中,在帶視鏡閥門的中低壓塔器內,由于工作溫度高,液體腐蝕性強的特點,容易造成液面計視鏡玻璃損壞,視鏡底板變形,而且在安裝視鏡玻璃過程中,有時因受力不均勻,易造成視鏡玻璃破裂。如果沒有及時發現,開車后必然發生泄漏,這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難,而且嚴重影響尿素生產的效率。
|
